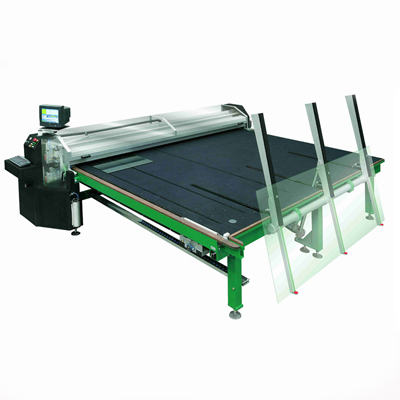

520 LAM, taglio Laminato di Bottero Spa

Descrizione tecnica
L’interfaccia operatore ed il controllo degli assi è gestito da un PC con schermo 15 ” .
L’interfaccia operatore consente una facile introduzione dei dati di produzione e tramite la funzione di “Supervisore” consente di visualizzare lo stato macchina ed il ciclo di lavoro in esecuzione .
Su ogni configurazione macchina possono essere installati i software di controllo della produzione Bottero ( Job Manager ).
Il modulo e la plancia di lavoro del modello 520 LAM sono il fulcro della tecnologia Bottero nel campo del taglio del vetro laminato.
Ampio dimensionamento degli elementi strutturali dei ponti di taglio e stacco e relative guide di scorrimento dei carrelli di taglio e troncaggio : componenti elettrosaldate per le parti strutturali, gruppi lavorati in lega di alluminio per gli elementi “dinamici” e di precisione .
Coppia di ponti con sistema di bloccaggio automatico per il taglio, troncaggio della lastra e stacco del PVB, per ottenere un prodotto con taglio ortogonale e senza schegge, come da BREVETTO BOTTERO.
Utilizzo di speciali gommature per consentire una efficace separazione del vetro senza rischi di danneggiamento del vetro .
Per la separazione del PVB viene adottata una Resistenza HP; resistenza elettrica a raggi infrarossi. Le proprietà fisiche dei raggi infrarossi permettono di riscaldare il PVB senza surriscaldare il vetro, evitando quindi le rotture nel taglio successivo.
La macchina è dotata di serie di un dispositivo, denominato puntatore Laser, studiato per facilitare la esecuzione dei tagli diagonali
Tavolo di lavoro particolarmente curato in termini di planarità, qualità di feltro utilizzato ed efficacia di cuscino di aria.
Ponte di squadratura frontale con TASSELLI a scomparsa, la superficie di lavoro della macchina rimane facilmente accessibile da parte dell’operatore.
Bracci di scarico ad azionamento ELETTRICO, di serie, incorporati nella plancia di lavoro.
Il modello 520 LAM/37 prevede una serie di optional, che ne completano la funzionalità ed il campo di utilizzo.
